徐州海河KSH-III闸门开度荷重仪 双路荷重

一、 概述

KSH-III开度荷重仪是各种闸门、桥机、门机、起重机等设备的开度荷重测控装置。适用于传感器和实际闸门开度为线性关系的场合，例如平板闸，也适用于非线性关系的场合，例如弧形闸以及多层钢缆卷筒等。非线性测量采用分段逼近法，即将整个量程分成若干分段（本显示器分10段），用户只要在显示器上根据实际测量设置好各段段末的开度值即可。对于线性测量只要预置首段段末的开度值即可。

仪表采用多功能16位CPU进行运算和控制，仪器硬件设有看门狗自复位电路，软硬件采用多种抗干扰措施，能可靠的工作在各种工业环境中。仪表可设置各种参数，具有flash存储器，可存储各种预置参数，并能掉电保存。该仪表拥有RS485、继电器、4－20mA多种输出接口，便于组成网络控制系统。

KSH仪表结构简单、外观美观、使用方便、可长期连续运行。

二、特点

1、全数字调校：所有参数设置通过面板上四个按键完成，所有设置或标定的参数都具有断电***记忆功能。

2、开度传感器无须机械调零，可任意点软件调零。

3、采用ModbusRTU通讯协议，波特率9600，可直接接入支持Modbus-RTU 协议设备的PLC、上位机组态软件的通讯网络中。

4、 小型化、集闸门开度、起吊荷重测量为一体，中文液晶显示清晰、直观，人机交流方便。

三、技术参数

1、测量项目：开度1路，600米（MAX）；荷重2路，400吨（MAX）

2、分辨力：开度1cm；荷重0.1吨

3、测量精度：开度±2cm；荷重±1%F.S±1个字

4、显示方式：4*8位中文字库LCD显示。

5、传感器与显示器之间连接方式：485信号、4-20mA信号-4芯RVVP电缆；SSI信号-6芯RVVP电缆；格雷码信号-16芯RVVP电缆

6、传感器与显示器之间有线距离：SSI信号≤200M；格雷码、4-20mA、485≤1KM

7、输出数据远传方式： 4-20mA电流输出，对应量程可设置；485信号

8、报警、控制功能

1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC

2）上限：当开度大于等于上限值时, 上限继电器触点吸合

3）下限：当开度小于等于下限值时，下限继电器触点吸合

4）充水：当开度在充水置位和充水复位区间内，继电器吸合

5）超载：当左或右荷重值大于等于该数值时，继电器吸合

6）欠载：当左或右荷重值小于等于该数值时，继电器吸合

7）蜂鸣器：在上限、下限、溜钩、下滑回升、荷重超载等状态下，蜂鸣器响，按一下 “倒三角” 键关闭，再次按下即可打开，如此循环

9、显示器内单片微机加有Watchdog，以防止运行变乱。

10、使用条件：

环境温度：-25℃ ~ +60℃；          相对湿度：≤95%(RH40℃)

     供电电压：AC220 V ±10%～50Hz；    功    耗：≤20W

11、显示仪尺寸：160（W）×80（H）×100（D）mm

屏装开孔尺寸：152（W）×76（H）mm

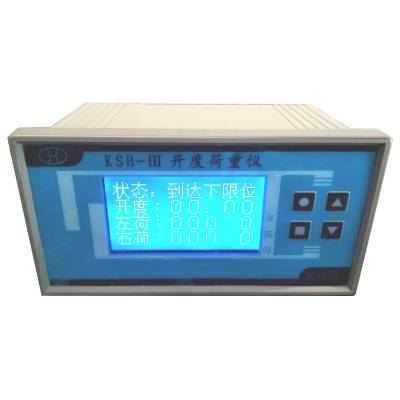

KSH-III是一款中文液晶显示屏，智能测控仪表，可进行一路开度和两路荷重检测，并对上下限位和超载欠载进行继电器输出保护。
